不同類型的屋頂太陽能支架系統

無論是大型商業項目還是小型屋頂電站，太陽能支架結構在提高太陽能發電系統的效率方面都發揮著關鍵作用?？梢詫⑻柲茈姵匕逭{整到最佳角度，所以支架結構是優化電站產出的關鍵。



在屋頂安裝太陽能電池板之前，需要考慮幾個因素，包括屋頂的年齡、結構完整性、設備的使用以及消防和電站建設的規定。本文將介紹不同類型的屋頂太陽能支架系統以及如何為你的屋頂選擇合適的支架結構。

一、平屋頂太陽能支架系統

平屋頂太陽能是指在坡度約為1-10度的屋頂上安裝太陽能電池板。平屋頂的主要問題是屋頂的承重能力。以下是兩種常見類型的平屋頂太陽能支架：

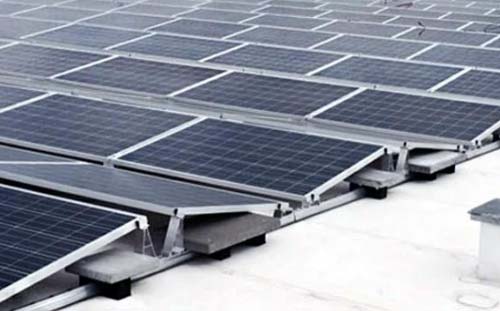

1、太陽能壓載系統

壓載系統適用于坡度小于 7 度的平屋頂，通常不需要屋頂穿透。它們給屋頂增加了大約 3-7 PSF 的重量。在屋頂無法支撐這種增加的重量的區域，可以使用機械附件。對于這種類型的系統，太陽能組件通常以 5 度、10 度或 15 度的傾斜度安裝。

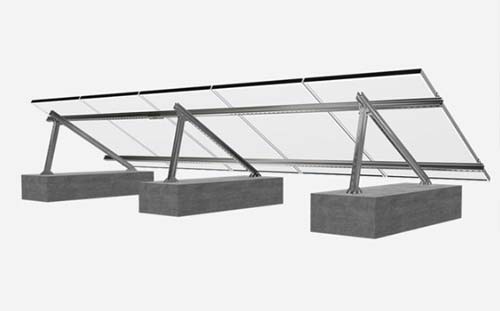

2、三角形傾斜支架系統

三角形傾斜支架系統專為平屋頂結構而設計，可將太陽能電池板牢固地固定到位。它們直接安裝在屋頂或預制混凝土水泥塊上。這些三角形框架可容納各種規格的電池板，并允許進行角度調整（5° 至 45°），以優化太陽能電池板的發電性能。

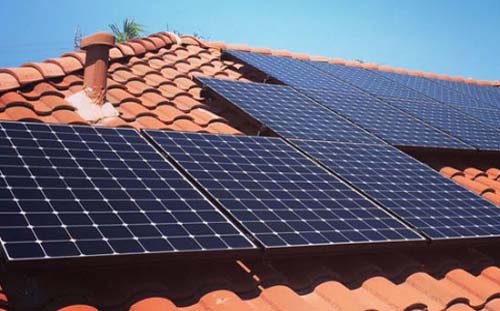

二、瓦屋頂太陽能支架系統

瓦屋頂是傾斜的屋頂，需要安裝太陽能電池板支架來將面板調整到適合傾斜的位置，以最大化發電效率。掛鉤+導軌是最常見的瓦屋頂太陽能支架系統。一般先將掛鉤安裝在板條上，再將導軌連接到掛勾上，每個面板通過夾具固定在導軌上。



三、金屬屋頂太陽能支架系統

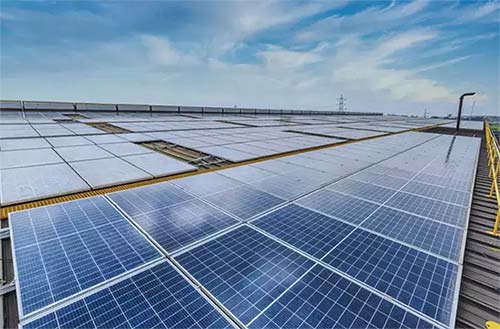

對于工商業太陽能，彩鋼瓦屋頂支架系統是一種常見且有效的解決方案。

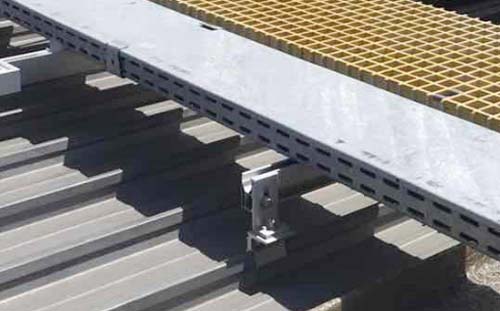

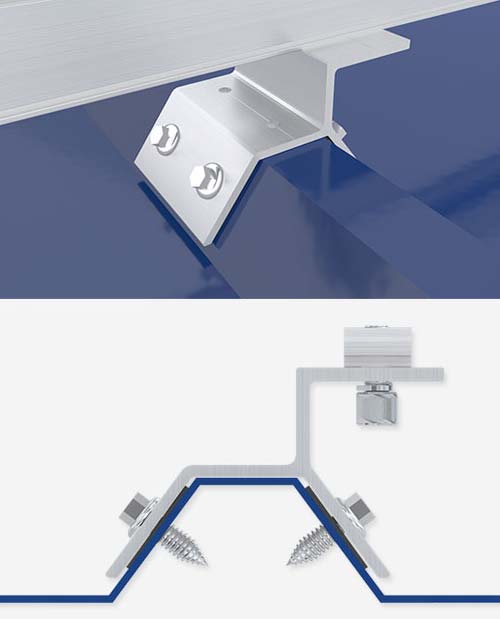

1、梯形屋面支架

梯形金屬屋面在許多商業和附屬建筑中普遍存在。在梯形金屬屋頂上安裝太陽能電池板是太陽能項目中最具成本效益和最省時的方法之一。安裝過程與其它屋頂系統類似，使用夾具固定在梯型板兩側或吊桿螺栓鉆入梯型橫截面，橡膠墊可以確保系統的防水性。這樣讓太陽能電池板保持靠近屋頂，以最大限度地減少風的影響。



2、直立縫屋面支架

一般使用夾具固定到屋頂接縫處而不穿透屋頂，可以齊平或傾斜面板安裝。較高的傾斜度可以提高產量，但也會增加成本并且需要行間距。



Mibet 提供什么？

Mibet 擁有十多年制造各種太陽能光伏支架系統的經驗，針對不同項目提供定制化光伏系統解決方案，包括屋頂、車庫、固定傾斜地面、水上和單軸跟蹤器等。我們不斷壯大的工程師團隊可實現快速高效的客戶服務。
