什么是光電轉換模塊？光電轉換模塊怎么使用？

目前光電轉換模塊在數據中心機房中應用廣泛，通常與交換機、網卡等設備一同使用。在通信領域的人對這個設備會比較熟悉，普通用戶它卻不是很了解。今天我們詳細講下什么是光電轉換模塊？光電轉換模塊怎么使用？



一、光電轉換模塊是什么？

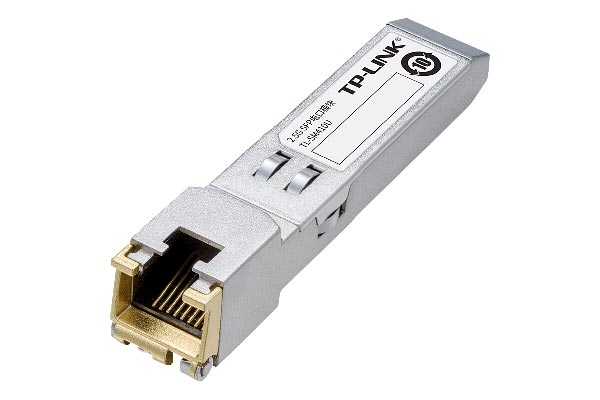

光電轉換模塊也稱為光模塊，工作在OSI模型的物理層，是光纖通信系統中的核心電子器件之一，主要實現光信號傳輸過程中光電轉換和電光轉換的功能。光電轉換模塊有著電纜傳播沒有的優勢，比如傳輸距離、傳輸速率等，到達目的地后，在通過光模塊將光信號轉換回電信號，以便設備使用。光模塊只是一個轉換裝置，需要插在或焊在設備上使用。

二、光電轉換模塊的分類

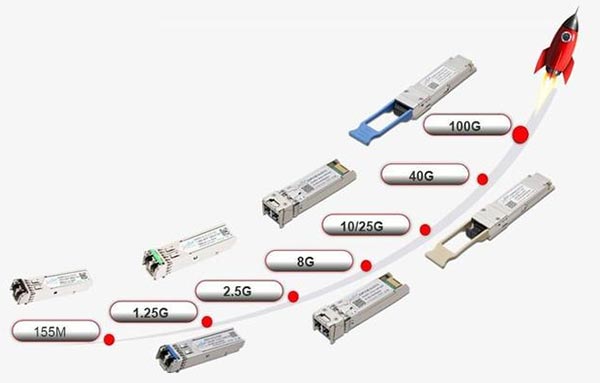

光模塊可以分為光接收模塊，光發送模塊，光收發一體模塊和光轉發模塊等。光收發一體化模塊主要功能是實現光電/電光變換，包括光功率控制、調制發送，信號探測等功能，按照封裝形式分類，常見的有：SFP、SFP+、XFP 、SFP28、QSFP+、QSFP28等。

三、光電轉換器和光電轉換模塊的區別

1、有源與無源：光模塊相當于一個光電子器件或配件，是無法單獨使用的無源設備，只有插在交換機和帶光模塊插槽的設備里才能使用；而光纖收發器是可以單獨使用的有源設備，插上電源即可使用。

2、應用：光模塊主要應用于網絡通信設備上，如匯聚交換機、核心路由器等設備的光接口；光纖收發器主要應用在因網線無法覆蓋、需要使用光纖來延長信號傳輸的遠距離網絡中，常用于光纖入戶、安防監控、小區網絡建設和廣播電視傳播等領域。

3、配置：光模塊支持熱插拔，配置相對靈活；而光纖收發器相對固定，更換升級起來比較麻煩。



四、光電轉換模塊怎么使用？

通過上文介紹我們知道，光轉電模塊是通過網線連接設備（如交換機、服務器、網絡配線架等）進行工作的，具體操作教程如下：

1、使用光轉電模塊之前需佩戴防靜電手套或防靜電手環，做好防靜電準備。

2、將光轉電模塊輕輕取出后，觀察設備端面情況調整模塊方向。以10G SFP+ 光轉電模塊為例，將它的方向調整為拉環與標簽面向上、金手指面向下（重點注意：正反面千萬不能顛倒）。但不同品牌和廠家的光模塊標簽面方向及交換機的上下端口可能不是完全一樣，所以光轉電模塊的使用方向需要根據實際應用情況進行判斷。

3、將光轉電模塊慢慢插入到交換機的插槽上，直到遇到阻力推不動并于交換機槽底緊密連接為止，這時會聽到咔嗒一聲，此時說明模塊已完全插入。

4、將網線插到光轉電模塊的RJ45接口上，網線的另一端插到網絡配線架或其他網絡設備上。

5、最后觀察交換機上指示燈是否亮起，若指示燈亮，則表明鏈路連接成功。

五、光電轉換模塊的工作原理

光電轉換模塊的工作原理基于光電轉換器的原理，結合相關的電子元件和電路設計。

1、光電轉換器：光電轉換模塊的核心部分是光電轉換器，它能夠將入射光信號轉換為電信號。光電轉換器的工作原理已在前面的部分進行了解釋。

2、前置放大器：光電轉換模塊通常包含一個前置放大器，用于放大光電轉換器輸出的弱電信號。前置放大器能夠提高信號的強度和質量，以便后續的信號處理和分析。

3、濾波器：光電轉換模塊可能還包含濾波器，用于選擇特定波長或頻率范圍的光信號。濾波器可以幫助提高光電轉換模塊對特定光譜范圍的響應，并減少來自其他光源的干擾。

4、信號處理電路：光電轉換模塊還包括信號處理電路，用于對光電轉換器輸出的電信號進行進一步的處理和調節。信號處理電路可以包括放大、濾波、調制等功能，以滿足具體應用的需求。
