太陽能電池板柔性支架
隨著人們對環境保護的重視，新能源建設項目日益增多，太陽能光伏發電項目也日益增多。本文將從工程應用角度出發，介紹了太陽能電池板柔性支架的新思路，指出了該類光伏支架受力的合理性。通過與傳統光伏支架對比分析，得出柔性支架優點更加突出，適用范圍更加廣泛，為今后光伏電池板柔性支架的應用提供參考。
隨著國家對環境問題的重視，以太陽能為代表的新能源項目日益增多。我國太陽能資源豐富，太陽能光伏發電已經成為開發利用綠色能源的重要組成部分。由于以前的太陽能光伏發電支架不能適應各種復雜的環境，而且造價較高。因此，研究一種造價更低、適應性更好、受力更加合理的光伏支架迫在眉睫。基于此，新型的太陽能光伏柔性支架，可有效地解決此問題。
1、 我國太陽能資源我國太陽能資源豐富，目前我國的太陽能資源劃分為4部分。1）最豐富帶，占國土面積17.4%，主要集中在西藏、新疆南部、甘肅和青海等地區。2）很豐富帶，占國土面積42.7%，主要集中在新疆大部、寧夏、云南、河北、內蒙古東部和四川西部等地區。3）豐富帶，占國土面積36.3%，主要集中在浙江、湖南、湖北、廣西和臺灣等地區。4）一般帶，占國土面積3.6%，主要集中在四川中部、湖南西北部、貴州北部。豐富的太陽能資源為我國開發利用太陽能創造了有利條件，光伏發電是當今開發利用太陽能資源的最有效形式。
2、傳統太陽能光伏支架
隨著國家對太陽能光伏發電支持力度的加大，太陽能光伏發電越來越受到企業的青睞，安全、經濟的光伏支撐系統是設計師關注的重點。傳統光伏支架設計比較簡單，受力分析容易。雖然這種形式的支架仍然被采用，但是它有很多缺點，例如鋼材耗量大、占地面積大、造價高等。而且這種形式的支架不能適應復雜的地形，因此太陽能光伏柔性支架取代傳統支架變的越來越普遍。
3、柔性太陽能光伏支架
3.1太陽能光伏柔性支架即為在成排的鋼索上安裝光伏板，鋼索兩端由剛性支撐連接。同時為了減少兩端頂部支撐的彎矩，支撐兩端多采用外部張拉斜拉索或者內部剛性斜支撐。索（鋼絞線）作為一種主要承重構件，柔性大、質量輕、剛度大。預應力為其提供了足夠大的剛度。索結構有如下特點。1）只能承受拉力，不能承受壓力。2）索的剛度主要來源于幾何剛度，主要由預應力提供。3）繃緊狀態呈現線性特征，其余狀態呈非線性特征。4）索會產生應力松弛和損失。
3.2柔性支架的優點由于索主要受拉的特點，其材料強度可被充分發揮，柔性太陽能光伏支架成為設計師的首選。1）跨度大且跨度范圍靈活可調。2）土地空間利用率最大化。3）操作方式靈活，通風性能好，發電效率高。4）相比傳統光伏支架，柔性光伏支架抗裂性能好。5）用鋼材量少，承重小，造價低。6）場地基礎要求小，預裝性強，大大縮短了施工周期。
3.3柔性支架適用范圍太陽能柔性支架靈活可調、占地面積小的特點，使其具有廣泛的應用范圍。灘涂、漁塘、污水廠、復雜山地、荒坡和水池等復雜地形都可利用，并且在國家大力倡導漁光互補、農光互補（圖4）的前提下，柔性光伏支架具有廣闊的應用前景。
3.4柔性支架結構體系柔性光伏支架結構體系分為2個部分：柔性系統和支架系統。柔性系統由預應力懸索、穩定索、組件固定夾具、光伏組件等構成；支架系統由基礎（包括獨立基礎、樁基礎）、鋼立柱、鋼梁、支撐體系（包括斜拉索、斜支撐）等構成。根據太陽能光伏支架受力特點，通常在兩側設置斜拉桿（索）和斜支撐。當光伏組件受到風荷載或者雪荷載作用時，拉索受力變形，鋼立柱抵抗豎直方向的力，斜拉索或者斜支撐抵抗水平方向的力。對于污水處理廠光伏電站，由于跨度比較大，通常在鋼立柱和中間支柱之間再設置鋼桁架，減小跨度，從而減小撓度。對于山坡復雜地形，通常順應山體坡度設置斜拉索（鋼絞線），然后鋪設光伏組件，不僅利用了天然地勢條件，而且也達到美觀的效果。
4結語
太陽能光伏發電能有效的利用太陽能資源，對于結構工程師而言，設計安全、經濟的支撐系統是其考慮的重點。太陽能光伏柔性支架能夠適應惡劣環境和復雜的地形條件，具有廣闊的應用前景。但是柔性支架抗風方面存在諸多問題，是科研工作者需要重點關注的，也是設計人員所關心的。未來隨著更多科研力量的加入，太陽能光伏柔性支架也必將推動光伏產業向著安全、經濟、耐久的方向發展。
關于我們
oety歐億體育（廈門）新能源有限公司是一家致力于提供專利技術和高效服務的高科技企業，專業從事各類光伏支架系統解決方案的研發、設計、生產、銷售及服務，始終為客戶提供最穩定可靠和經濟高效的光伏支架系統解決方案。公司自成立至今，光伏產品已成功銷往全球100多個國家和地區，是目前中國最大的太陽能光伏產品出口企業之一。公司擁有全系列產品設計、制造，供應能力，包括地面支架、光伏車棚、農業大棚、工商業屋頂、水上漂浮平臺、戶用分布式、單軸跟蹤系統等一系列高科技支架產品，并成功通過了TUV、SGS、AS NZS 1170 認證及MCS等多項國際和國內權威認證，在結構設計和系統性能上始終處于行業領先地位。
oety歐億體育（廈門）新能源有限公司擁有強大的生產實力，成立至今累計安裝量8GW+，目前的年產能2000MW+；公司持續高速發展離不開堅持科學發展和以人為本的質量管理的理念，確保產品設計合理、品質穩定為太陽能光伏電站穩定發展打下堅實的基礎，是世界知名光伏支架廠商的信心品牌。

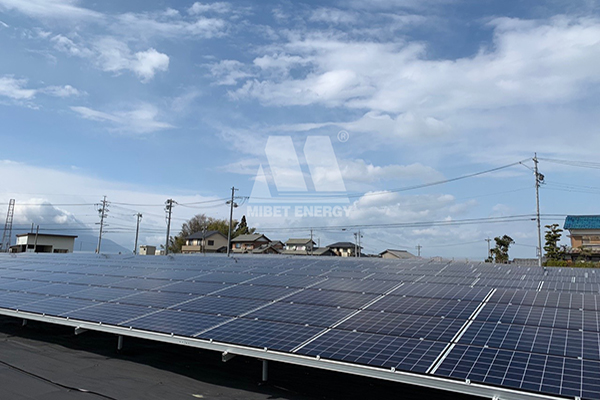

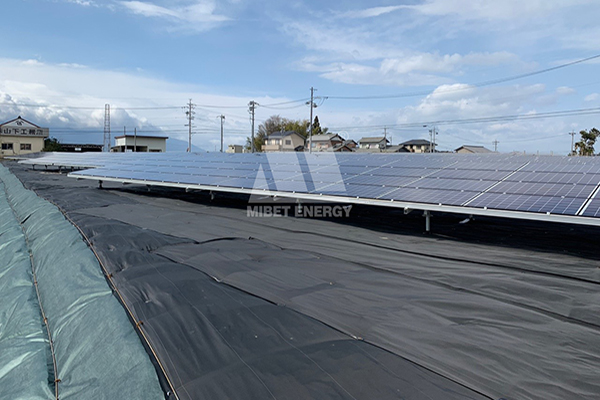

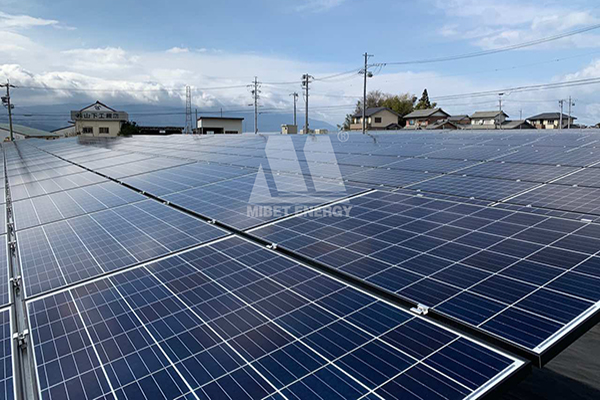

更多光伏支架案例賞析：
